AOH - M(E)

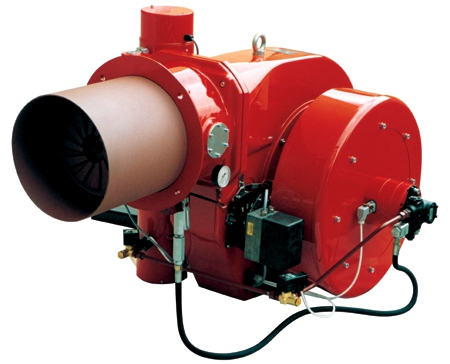

AOH-M je modernizovaný typ automatického olejového hořáku, který je určen pro spalování nafty, lehkých a extralehkých topných olejů splňujících normy ČSN 65 7991a DIN 51 7991. Chod hořáku je plně automatický a nevyžaduje trvalou obsluhu. Spojitá regulace tepelného výkonu a nízký přebytek vzduchu při spalování zaručují vysokou hospodárnost provozu.
Konstrukčně je hořák řešen jako blokový, tzn. že ventilátor je přímo v tělese hořáku. Startovací cyklus, provětrávání spalovacího prostoru, regulaci tepelného výkonu a veškeré bezpečnostní funkce řídí (po impulzu od provozních čidel) mikroprocesorová automatika. Výměna, popř. přeprogramování mikroporocesorů umožňuje rozšířit sortiment řídících algoritmů automatiky (např. trvalé větrání v provozní odstávce).
Hořáky AOH-M PL jsou vybaveny ohřívačkou oleje, která zajistí rychlé ohřátí paliva na potřebnou rozprašovací teplotu.
Celý cyklus hořáku od startu přes regulaci výkonu až po odstavení řídí (po impulsu od provozních čidel) moderní mikroprocesorová automatika, která je vybavena komunikačním kanálem RS-485 umožňujícím připojení dálkového ovládání nebo nadřazeného řídícího systému (PC). Úprava ovládacího softwaru umožňuje použití spec. algoritmů, jako je např. prodloužená doba dovětrání po ukončení prac. cyklu nebo trvalé větrání v provozní odstávce apod. Dále automatiky umožňují např. identifikovat, zobrazit a uložit do paměti příčinu 99 (resp. 50) posledních poruchových stavů a uzavřít sání vzduchu u hořáku při každé provozní odstávce, čímž se sníží komínová ztráta vznikající prouděním studeného vzduchu přes spotřebič. Automatiku lze umístit na hořák, samostatný stojan nebo do panelu rozvaděče.
POUŽITÍ
Hořáky slouží jako zdroj tepla pro přetlakové a podtlakové spotřebiče, zejména pro parní, horkovodní a teplovodní kotle. Lze je použít i pro další spotřebiče s odpovídajícím prostorem pro spalování, u kterých nebudou namáhány vnějším žárem, jako např. ohříváky vzduchu, sušky, vyvíječe páry, průmyslové a pekařské pece. Použití pro speciální technologické účely je nutno konzultovat s výrobcem.
PŘEHLED VYRÁBĚNÝCH TYPŮ
AOH-M 04 PL, AOH-M 04 PN
AOH-M 10 PL, AOH-M 10 PN
AOH-M 16 PL, AOH-M 16 PN
AOH-M 25 PL, AOH-M 25 PN
AOH-M 45 PL, AOH-M 45 PN
AOH-M 90 PL, AOH-M 90 PN
REGULACE
Mikroprocesorová automatika umožňuje tři druhy regulace výkonu:
- spojitou tj. plynulá změna tepelného výkonu podle okamžitého odběru tepla
- třípolohovou, tj. MAX-MIN-VYPNUTO
- ruční provoz
EMISE
Provoz hořáků splňuje v celém výkonovém rozsahu limity škodlivých emisí dané nařízením vlády ČR č. 146/2007 Sb.
DODAVKA HOŘÁKU
V základním rozsahu dodávky je vlastní hořák včetně mikroprocesorové automatiky a palivového filtru, přípojných hadic a dílů potřebných pro montáž. U varianty PL je navíc obsažena ohřívačka paliva s regulačním a havarijním termostatem.
V základním rozsahu dodávky je vlastní hořák včetně mikroprocesorové automatiky a palivového filtru, přípojných hadic a dílů potřebných pro montáž. U varianty PL je navíc obsažena ohřívačka paliva s regulačním a havarijním termostatem.
Na zvláštní požadavek lze dodat mezikus mezi hořák a spotřebič, náhradní díly, popř. zhotovit výrobky dle požadavku zákazníka.
Záruční doba je 24 měsíců od data prodeje s tím, že uvedení do provozu provede smluvní servisní organizace.
SERVISNÍ SLUŽBA
Servis monoblokových hořáků PBS Třebíč, a. s. je prováděn prostřednictvím široké smluvní sítě servisních organizací rovnoměrně rozmístěných po celém území ČR i SR.
UJIŠTĚNÍ
Výrobce hořáků PBS Třebíč, a. s. provedl posouzení shody vlastností výrobku s požadavky na bezpečnost stanovenými zákonnými a technickými předpisy a vydal prohlášení o shodě dle zákona č. 22/1997 Sb ve znění zákona č. 71/2000 Sb.
ZNAČENÍ
Př.: AOH-M 25 PL
- AOH-M - druh výrobku, automatický olejový hořák - modernizovaný typ
- 25 - číslo charakterizující maximální tepelný výkon hořáku (04, 10, 16, 25, 45)
- druh paliva
- PL - lehký topný olej (nutný ohřev)
- PN - nafta, extralehký topný olej (bez ohřevu)

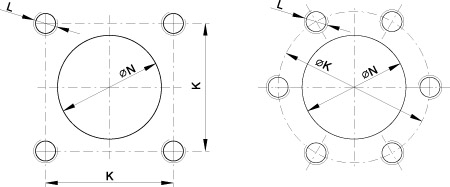

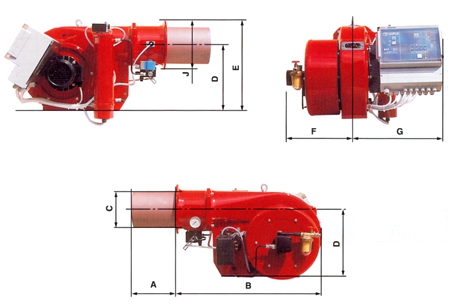

| Typ hořáku | Rozměr (mm) | Světlost přívodní hadice | Světlost vratné hadice | ||||||||||
| A | B | C | D | E | F | G | J | K | L | N | |||
| AOH-M 04 P | 240 | 668 | ø 156 | 247 | 347 | 312 | 395 | 200x200 | 145 | 4 x M10 | ø 165 | DN 10 | DN 8 |
| AOH-M 10 P | 802 | ø 206 | 372 | 512 | 344 | 415 | ø 280 | 180 | 4 x M12 | ø 215 | |||
| AOH-M 16 P | 300 | 832 | ø 250 | 402 | 570 | 457 | 422 | ø 336 | 216 | ø 260 | |||
| AOH-M 25 P | 954 | ø 286 | 511 | 711 | 568 | 427 | ø 400 | 254 | 4 x M16 | ø 295 | DN 13 | DN 10 | |
| AOH-M 45 P | 1104 | ø 330 | 619 | 839 | 709 | 440 | ø 440 | 272 | ø 340 | ||||
|
AOH-M 90 P
|
400 |
1516
|
ø 476
|
864
|
1166
|
792
|
505
|
600
|
ø 540
|
6 x M20
|
ø 490
|
DN 15
|
DN 15
|

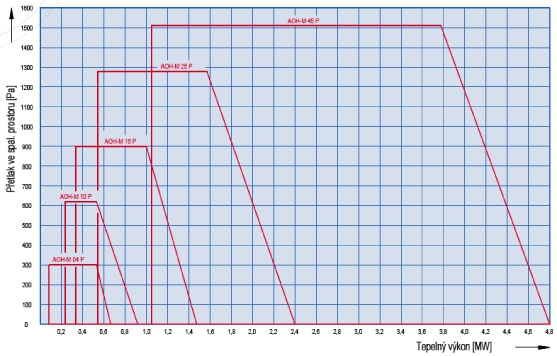

Základní technické parametry :
| Typ hořáku | Tepelný výkon (kW) | Max. přetlak ve spalovacím prostoru (Pa) |
Spotřeba paliva (kg h-1) | Max. vstupní přetlak paliva (kPa) | Vstupní viskozita paliva (mm2 s-1) | Hmotnost (kg) | Přívod napětí | El. příkon (kVA) | ||||
| Max. do nulového přetlaku | Max. do max. přetlaku |
Minim | Při max. tepelném výkonu do nul. přetlaku |
Při max. tepelném výkonu do max. přetlaku |
Minim | |||||||
|
AOH-M 04 PL
|
655 | 540 | 85 | 300 | 56,6 | 46 | 7,2 | 100 | 2 - 15 |
47 | Jištěný přívod pro el. motor 3 PEN stř. 50Hz, 230 V/400 V, TN-C-S | 2,55 |
|
AOH-M 04 PN
|
56,1 | 45,5 | 40 | 0,95 | ||||||||
|
AOH-M 10 PL
|
920 | 530 | 235 | 620 | 78,3 | 45,1 | 20 | 77 | 4,15 | |||
|
AOH-M 10 PN
|
77,6 | 44,7 | 19,8 | 65 | 1,15 | |||||||
|
AOH-M 16 PL
|
1475 | 1000 | 335 | 900 | 125,6 | 85,1 | 28,5 | 88 | 4,9 | |||
|
AOH-M 16 PN
|
124,4 | 84,3 | 28,2 | 75 | 1,9 | |||||||
|
AOH-M 25 PL
|
2400 | 1570 | 545 | 1280 | 204,3 | 133,6 | 46,4 | 120 | 5,6 | |||
|
AOH-M 25 PN
|
202,4 | 132,4 | 45,9 | 102 | 2,6 | |||||||
|
AOH-M 45 PL
|
5000 | 3775 | 1050 | 1510 | 408,5 | 321,3 | 89,4 | 246 | 14,9 | |||
|
AOH-M 45 PN
|
404,7
|
318,3 | 88,5 | 209 | 9,9 | |||||||
|
AOH-M 90 PL
|
8000
|
6900
|
2000
|
2000
|
680,8
|
587,3
|
170,3
|
490
|
17,9
|
|||
|
AOH-M 90 PN
|
674,5
|
581,8
|
168,6
|
475
|
12,9
|
|||||||
