Teplovodní a horkovodní třítahové kotle na plynná a kapalná paliva
Dle požadavků normy ČSN EN 12 953 a směrnice ES 97/23

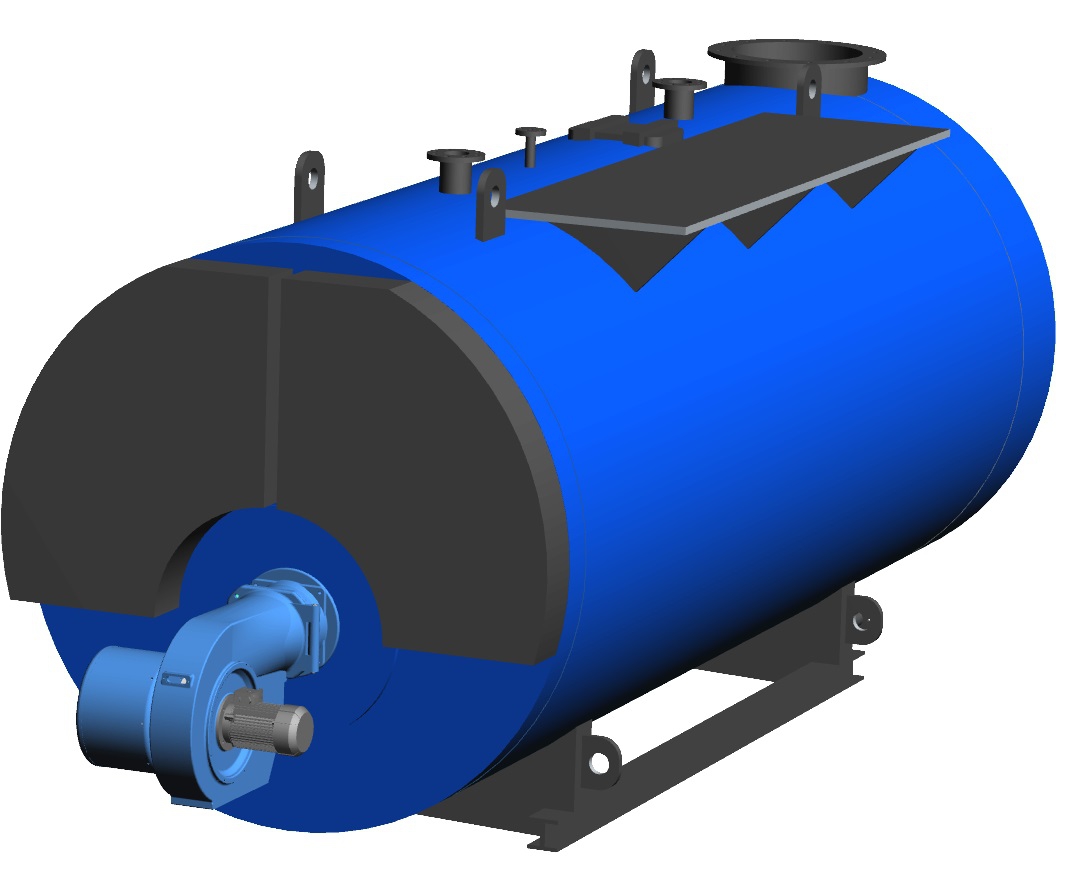

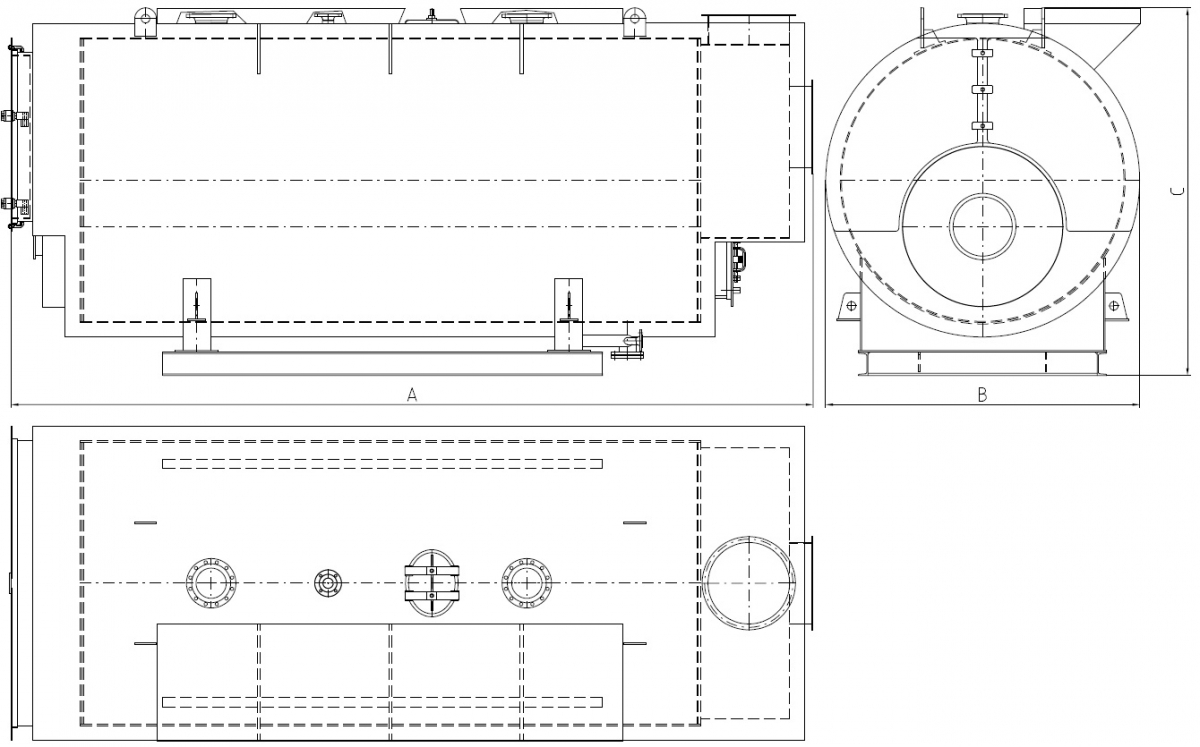

Konstrukce
Těleso kotle se skládá z pláště válcového tvaru, dvou vyztužených den, symetricky uloženého plamence, vodou chlazené obratové komory a prstencově uspořádaným svazkem žárových trubek druhého a třetího tahu. Přední obratová komora je nechlazená, uzavřená vraty umožňujícími čištění výhřevných ploch. Odvod spalin z kotle zajišťuje kouřový sběrač v zadní části kotle. Výstup spalin kouřovým hrdlem s horním nebo zadním výstupem.

Výstroj
Těleso kotle je osazeno pojistným ventilem a vypouštěním, výstupní a vratné hrdlo jsou opatřeny nástavci s návarky pro umístění měřících a regulačních prvků. Pod hrdlem vstupu vratné vody je umístěn injektor pro zvyšování vstupní teploty.
U horkovodních kotlů je dále omezovač tlaku, teplovodní kotle jsou navíc vybaveny omezovačem teploty a to do 110 °C.
Pro vnitřní revizi kotle slouží průlezy a kontrolní otvory.

Účinnost
Teplo obsažené ve spalinách odcházejících z kotle lze předat do vratné vody ve spalinovém výměníku. Takto získaná energie zvyšuje účinnost až o 7 % a tím snižuje spotřebu paliva.

Ekonomizér
Doplňuje základní provedení kotlů PB-V a PB-H. Lze jej integrovat do spalinového sběrače, anebo samostatně umístit na výstupu spalin.
Zajišťuje vysoce účinný přenos tepla – princip protiproudu. Je tvořen svazky žebrovaných nebo hladkých trubek ve spalinovém kanále, které jsou zaústěny do vodních komor.

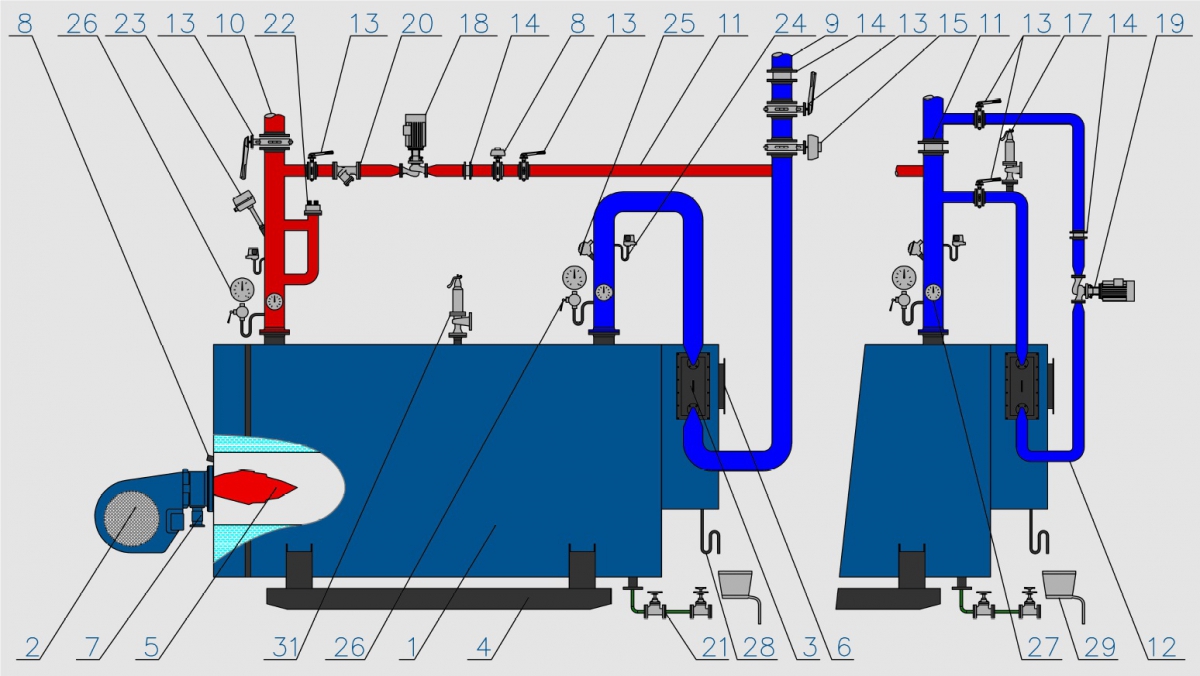

Zapojení spalinového výměníku
S ohledem na výkon kotle a hospodárnost provedení se rozlišují dva základní způsoby zapojení výměníku.
Provedení s plným průtokem – veškerá vratná voda proudí výměníkem, kde dochází k předehřátí.
Provedení s částečným průtokem – výměníkem proudí jen část vratné vody (10-30 %), před vstupem do kotle dochází k smíchání zbytku vratné vody s ohřátou vodou z výměníku. Toto provedení se využívá převážně u kotlů s vyšším průtokem oběhové vody.

Modifikace
Konstrukční řešení kotlů umožňuje využití identické konstrukce u teplovodních a horkovodních kotlů a to do tlaku 16 bar.
